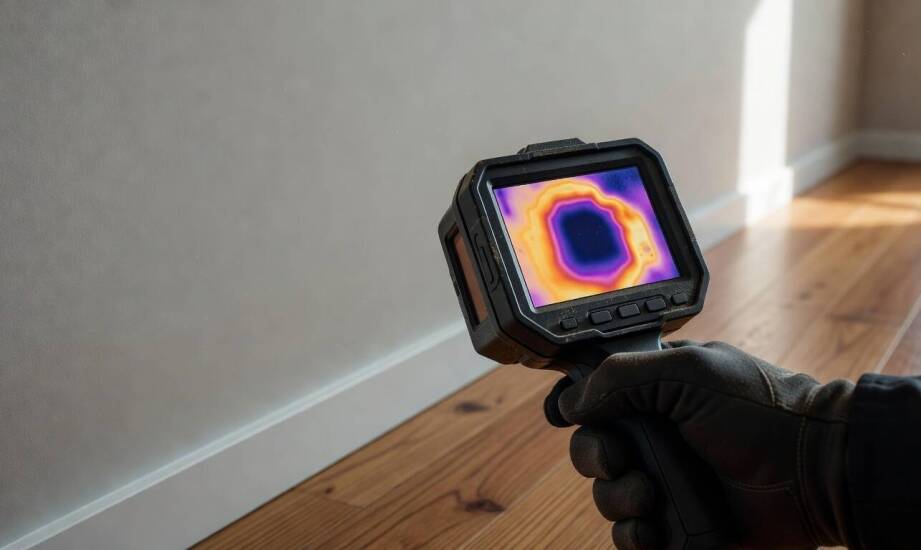

Dlaczego kamera termowizyjna pokazuje ślady wycieku, a nie samą wodę

Kamera termowizyjna nie rejestruje wody bezpośrednio, lecz ukazuje ślad temperaturowy pozostawiony przez wilgoć w materiale budowlanym. Wiele osób błędnie zakłada, że ekran urządzenia pozwala zajrzeć przez ścianę i zobaczyć płynącą strugę. W rzeczywistości fizyka tego procesu opiera się na analizie powierzchniowej. Diagnostyka wykorzystuje zjawisko wymiany cieplnej, w którym mokry obszar zachowuje się inaczej niż suche otoczenie. Proces parowania wody z zawilgoconej powierzchni pochłania energię i powoduje miejscowe ochłodzenie materiału, co na matrycy kamery uwidacznia się w postaci charakterystycznej, ciemniejszej plamy. W przypadku awarii instalacji grzewczych lub rur z ciepłą wodą użytkową mechanizm działa odwrotnie. Gorące medium podgrzewa otaczający beton czy tynk, a czuły sprzęt rejestruje wyraźny wzrost temperatury dokładnie nad miejscem usterki.

Mechanizm powstawania obrazu termicznego i warunki pomiaru

Parowanie wilgoci ze ściany, stropu czy posadzki nieustannie odbiera ciepło z otaczającego materiału poprzez zjawisko ciepła utajonego. Proces ten sukcesywnie obniża temperaturę danej strefy o kilka stopni, tworząc anomalię możliwą do uchwycenia przez rejestrator promieniowania podczerwonego. Aby efekt ten był jednak wyraźnie widoczny, musi zajść odpowiednio silna wymiana energii z otoczeniem. Czytelność badania zależy od różnicy temperatur między badanym wnętrzem a środowiskiem zewnętrznym, która w warunkach optymalnych powinna wynosić co najmniej kilkanaście stopni Celsjusza. Pomiary przeprowadzane w wyziębionych budynkach w stanie surowym rzadko dają jednoznaczne rezultaty, ponieważ brak gradientu temperatury maskuje zjawisko parowania.

Czas powstania wycieku stanowi kolejną kluczową zmienną wpływającą na obraz widoczny na ekranie. Świeże zalanie, które miało miejsce zaledwie kilkanaście minut przed przyjazdem specjalistów, często pozostaje całkowicie niewidoczne na termogramie. Wilgoć potrzebuje odpowiedniego czasu, aby spenetrować strukturę przegrody, nasycić pory i rozpocząć proces powolnego odparowywania. Z tego względu najbardziej precyzyjne odczyty uzyskuje się przy stabilnych warunkach cieplnych, gdy woda zdążyła już wyrządzić pierwsze szkody w strukturze. Prawidłowo ustawiona kamera doskonale obrazuje siatkę rur i zawęża obszar poszukiwań do konkretnego metra kwadratowego. Urządzenie to najskuteczniej identyfikuje nieszczelności zlokalizowane na dużych, płaskich powierzchniach, w obudowach pionów wodno-kanalizacyjnych oraz przy rozdzielaczach ogrzewania podłogowego.

Doświadczenie w interpretacji kolorowej mapy ciepła pozwala bezbłędnie odróżnić rzeczywistą awarię od typowego mostka termicznego czy naturalnego wychłodzenia w narożniku pomieszczenia. Technicy firmy AZ Lokalizacja, wykonujący na co dzień badanie termowizyjne w Poznaniu, regularnie obserwują, że sprzęt ten niemal nigdy nie daje gotowej odpowiedzi. Służy on raczej jako zaawansowane narzędzie naprowadzające, które porządkuje wiedzę i ukierunkowuje dalsze kroki diagnostyczne.

Termowizja jako wstęp do zaawansowanej diagnostyki

Wyszukiwanie źródła wilgoci to złożony proces analityczny, w którym pojedyncze narzędzie rzadko wystarcza. Wykorzystanie kamery rejestrującej promieniowanie podczerwone stanowi najczęściej pierwszy, całkowicie bezinwazyjny etap prac na obiekcie. Wstępny skan pomieszczenia szybko wyklucza rozległe obszary pozbawione usterek, co chroni właściciela nieruchomości przed niepotrzebnym kuciem tynków czy zrywaniem parkietów. Odkrycie chłodniejszej strefy nie oznacza jednak automatycznego rozpoczęcia prac naprawczych w wyznaczonym punkcie. Woda w nowoczesnych budynkach rzadko spływa po linii prostej i potrafi przemieszczać się wzdłuż szczelin dylatacyjnych, uchodząc na powierzchnię w zupełnie innej strefie.

Technologia termowizyjna posiada pewne fizyczne ograniczenia, wymagające wdrożenia dodatkowych procedur. Grube warstwy materiałów izolacyjnych, takich jak styropian fundamentowy czy wełna mineralna, niezwykle skutecznie tłumią sygnał cieplny płynący z głębi. Podobny efekt zakłócający wywołują pracujące w pobliżu źródła ciepła, takie jak lodówki czy piece. Jeśli rura pękła głęboko pod izolacją termiczną, zmiana temperatury na powierzchni wylewki będzie znikoma lub mocno rozmyta. W takich skomplikowanych przypadkach obraz termiczny wymaga bezwzględnego potwierdzenia wysoce precyzyjnymi metodami kontaktowymi.

Wprowadzenie gazu znacznikowego do instalacji skutecznie uzupełnia diagnostykę, gdy sam termogram nie dostarcza jednoznacznych wyników. Specjaliści wtłaczają bezpieczną, niepalną mieszankę azotu i wodoru do opróżnionych wcześniej rur wodociągowych. Cząsteczki wodoru są niezwykle małe i przenikają przez gruby beton oraz szczeliwa płytek, ulatniając się dokładnie nad miejscem nieszczelności. Czuły detektor wychwytuje nawet minimalne stężenia gazu na powierzchni posadzki, pozwalając na punktowe zlokalizowanie uszkodzenia. Metoda ta działa bezbłędnie niezależnie od panujących w budynku temperatur czy masywności wylewki.

Połączenie różnorodnych metod badawczych pozwala postawić trafną diagnozę przed jakąkolwiek ingerencją w strukturę murów. Oprócz narzędzi wizyjnych i detektorów gazowych kluczową rolę odgrywa bezpośrednie sprawdzenie parametrów fizycznych rur. Próba ciśnieniowa przeprowadzona zgodnie z normą PN-EN 805 ostatecznie weryfikuje szczelność instalacji, gdzie spadek ciśnienia jednoznacznie potwierdza awarię. Z kolei punktowy pomiar wilgotności materiałów budowlanych za pomocą mierników dielektrycznych umożliwia określenie głębokości szkód i zaplanowanie harmonogramu osuszania. Termowizja dostarcza jedynie mapę objawów, a rzeczywisty sukces diagnostyczny zawsze wynika z mądrego połączenia obrazu cyfrowego z inżynierską wiedzą o przebiegu i specyfice sieci hydraulicznych.
