Odwierty, sondy i płyta VSS — co każda metoda ujawnia o gruncie pod domem

Inwestor planujący budowę wymarzonego obiektu jednorodzinnego staje przed kluczowym wyborem działki. Często jednak piękny krajobraz maskuje skomplikowane warunki pod powierzchnią terenu. Rozpoczęcie prac projektowych bez dokładnego rozpoznania podłoża niesie ze sobą ryzyko nierównomiernego osiadania konstrukcji lub bezpośredniego kontaktu fundamentów z agresywną wodą gruntową. Bezpieczne zaprojektowanie budynku wymaga wieloaspektowej analizy geotechnicznej, wykorzystującej kilka uzupełniających się metod pomiarowych. Każda z nich dostarcza informacji o zupełnie innym parametrze geologicznym. Wiercenia odsłaniają układ warstw, sondowania dynamiczne sprawdzają stan zagęszczenia, a specjalistyczne płyty obciążeniowe weryfikują rzeczywistą reakcję terenu na docisk.

Odwierty geotechniczne – rozpoznanie warstw i zagrożeń

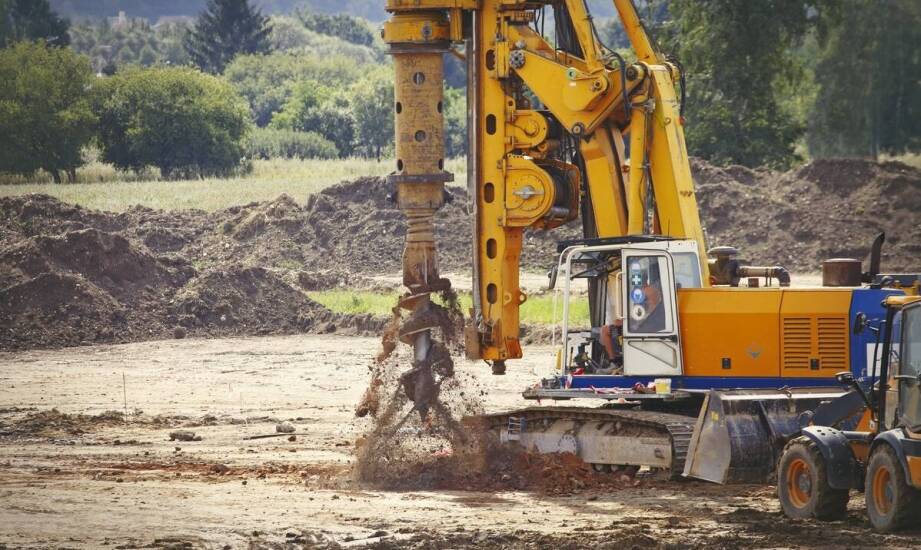

Głównym narzędziem pozwalającym zajrzeć w głąb ziemi są odwierty geotechniczne. Mechaniczne lub ręczne wiercenie otworów umożliwia geologom pobranie próbek gruntu, co stanowi punkt wyjścia do oceny całej struktury podłoża. To właśnie dzięki tej metodzie specjaliści odczytują dokładny układ warstw i lokalizują ewentualne grunty problematyczne, do których należą między innymi plastyczne iły, ściśliwe torfy czy namuły organiczne. Ich obecność płytko pod powierzchnią zazwyczaj wymusza kosztowną wymianę podłoża lub zastosowanie fundamentów pośrednich.

Dla obiektów jednorodzinnych inżynierowie wykonują zazwyczaj od dwóch do czterech otworów, które docierają na głębokość od czterech do dziesięciu metrów. Taki zakres prac pozwala sporządzić rzetelną dokumentację geotechniczną. Aby prawidłowo przeprowadzić badanie gruntu pod budowę domu, specjaliści opierają się właśnie na precyzyjnych wierceniach punktowych. Prace te pozwalają dodatkowo zmierzyć poziom zwierciadła wód gruntowych oraz sprawdzić ich agresywność chemiczną w stosunku do betonu. Firma geologiczna Recobud Wojciech Głośniak z Gorzowa Wielkopolskiego wykorzystuje do tego celu własne wiertnice geologiczne, co ułatwia sprawne mapowanie terenu i daje jednoznaczny obraz sytuacji wodno-gruntowej.

Sondowanie dynamiczne i płyta VSS w ocenie nośności

Sama znajomość rodzaju gruntu nie daje pełnego obrazu jego parametrów mechanicznych, dlatego odwierty uzupełnia się badaniami polowymi. Sondowanie dynamiczne z użyciem lekkiej sondy DPL stosuje się przede wszystkim w przypadku gruntów niespoistych, czyli piasków i żwirów. Urządzenie to wbija się udarowo w ziemię, a ciągła rejestracja oporu pozwala precyzyjnie wyznaczyć stopień zagęszczenia warstw sypkich oraz nasypów. Jest to kluczowa informacja dla konstruktora, ponieważ luźny piasek nie stanowi stabilnego oparcia dla ław fundamentowych i wymaga mechanicznego dogęszczenia przed rozpoczęciem prac murarskich.

Kolejnym ważnym krokiem jest sprawdzenie zachowania podłoża pod docelowym ciężarem wznoszonego obiektu. W tym celu wykorzystuje się obciążaną statycznie płytę VSS. Sprzęt ten ujawnia rzeczywistą reakcję gruntu na nacisk poprzez bezpośredni pomiar osiadania. Na podstawie odczytów inżynierowie wyznaczają pierwotny i wtórny moduł odkształcenia (odpowiednio Ev1 i Ev2) oraz wskaźnik odkształcenia I0. Niższa wartość tego wskaźnika oznacza mniejsze ryzyko późniejszych deformacji pod budynkiem. Pomiar ten oddziałuje zazwyczaj na strefę do pół metra poniżej płyty, dlatego wykonuje się go najczęściej na poziomie posadowienia lub po ułożeniu warstw podbudowy. Przedsiębiorstwo Recobud używa do takich pomiarów płyty VSS 300, weryfikując nośność bezpośrednio w wykopach fundamentowych na terenie północno-zachodniej Polski.

Zestawienie wyników wierceń z danymi z sondy i płyty ułatwia dobranie optymalnego zakresu prac dla trudniejszych działek. Kiedy inwestycja powstaje na gruntach nasypowych, sonda udowadnia ich zagęszczenie, a badanie płytowe ostatecznie potwierdza zdolność do przenoszenia obciążeń. Takie kompleksowe podejście minimalizuje ryzyko błędów w projekcie konstrukcyjnym i chroni inwestora przed awariami budowlanymi.

Kompleksowy obraz podłoża to fundament inwestycji

Żadna pojedyncza technika badawcza nie diagnozuje samodzielnie wszystkich zagrożeń geologicznych występujących na danej działce. Odwierty dają szczegółowy obraz strukturalny, ale dopiero w połączeniu z testami dynamicznymi i obciążeniowymi tworzą wiarygodny model mechaniczny terenu. Inwestorzy planujący budowę na pozornie płaskim i suchym obszarze często dowiadują się o ukrytych wadach podłoża dopiero po wykonaniu pełnego przekroju pomiarów. Oparcie decyzji projektowych na twardych danych z kilku niezależnych prób to jedyna metoda zapobiegania pęknięciom ścian czy zalewaniu piwnic. Współczesna inżynieria wymaga precyzji, a wieloetapowe rozpoznanie geotechniczne dostarcza dokładnie takich parametrów, jakich oczekuje architekt adaptujący projekt do lokalnych warunków.
